Rangkaian Adder dan Subtractor

1. HALF ADDER
adalah suatu rangkaian penjumlahan sistem bilangan biner yang paling sederhana. Rangkaian ini cuma bisa dipake buat operasi penjumlahan data bilangan biner sampai 1 bit saja. Rangkaian half adder punya 2 terminaL, yaitu SUMMARY OUT (SUM) dan CARRY OUT (CARRY). Persamaan logika dari rangkaian Half Adder adalah : SUM = (A+B) (A.B)' ; CARRY = A.B

diagram :

skema pengkabelan :

tabel kebenaran :

2. HALF SUBTRACTION

adalah suatu rangkaian yang dapat digunakan untuk melakukan operasi pengurangan data-data bilangan biner hingga 1 bit saja. Half subtractor memiliki 2 terminal input untuk 2 variabel bilangan biner dan 2 terminal output, yaitu SUMMARY OUTPUT (SUM) dan BORROW OUTPUT (BORROW). Persamaan logika dari Half Subtractor adalah :

SUM = A.B' + A'.B

BORROW = A'.B

diagram :

skema pengkabelan :

tabel kebenaran :

1. FULL ADDER

Rangkaian ini dapat digunakan untuk menjumlahkan bilangan-bilangan biner yang lebih dari 1 bit.

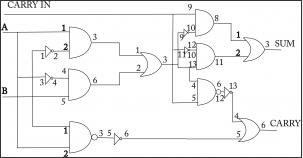

diagram :

skema pengkabelan :

tabel kebenaran :

2. FULL SUBTRACTION

Digunakan untuk melakukan operasi pengurangan bilangan-bilangan biner yang lebih dari 1 bit. Persamaan logika untuk output-output rangkaian Full Subtraction adalah :

SUM = A.B'.C' + A'.B'.C + A'.B.C' + A.B.C

BORROW = A'.B'.C + A'.B.C' + A'.B.C + A.B.C

diagram :

skema pengkabelan :

tabeL kebenaran :
